Introducción a AndEngine (Parte II)

Anteriormente en Droideando



Creando nuestro primer objeto


Antes de crear nuestro objeto, vamos a tocar un poco el AndroidManifest.xml para añadirle permiso a la aplicación para que bloquee la suspensión del teléfono, bastante útil para un juego. Editamos el archivo y después de la linea donde pone

ponemos
.


Vamos a crear nuestro primer objeto en pantalla, para usar imágenes en AndEngine no se usa el típico R de android. Creamos una carpeta, en assets llamada gfx.





Ahora descarga esta imagen a tu disco duro y ponla en la carpeta assets/gfx de tu proyecto, Puedes guardarla directamente ahí o arrastrarla desde tu carpeta de descargas a la carpeta gfx de eclipse. Si vas a usar una imagen diferente tienes que tener en cuenta que tanto la anchura de la imagen como la altura en píxeles deben ser potencias de 2.

Edito: No es necesario que las imágenes estén en un tamaño que sea potenica de 2. Lo que se necesita que sea una potencia de 2 es el objeto mTexture. Acabo de enterarme como va ésto, el siguiente artículo ya sé de que va a ir..



Lo siguiente es tocar nuestro proyecto en eclipse para que se muestre esa imagen. En la parte donde definimos la cámara añadimos 2 variables nuevas.


// ===========================================================
 // Fields
 // ===========================================================

 private ZoomCamera mCamera;
 private Texture mTexture;
 private TextureRegion mFaceTextureRegion;

En el método onLoadResources() tenemos que cargar la imagen a memoria.


@Override
 public void onLoadResources() {
  this.mTexture = new Texture(64, 64, TextureOptions.BILINEAR_PREMULTIPLYALPHA);
  this.mFaceTextureRegion = TextureRegionFactory.createFromAsset(this.mTexture, this, "gfx/ui_ball_1.png", 0, 0);

  this.mEngine.getTextureManager().loadTexture(this.mTexture);

 }

Y finalmente en el método onLoadScene() ponemos el código necesario para mostrar la imagen centrada en la pantalla.


@Override
 public Scene onLoadScene() {
  this.mEngine.registerUpdateHandler(new FPSLogger());

        final Scene scene = new Scene(1);
        scene.setBackground(new ColorBackground(0, 0, 0.8784f));

        final int centerX = (CAMERA_WIDTH - this.mFaceTextureRegion.getWidth()) / 2;
  final int centerY = (CAMERA_HEIGHT - this.mFaceTextureRegion.getHeight()) / 2;

  /* Dibujamos la bola en el centro de la pantalla. */
  final Sprite ball = new Sprite(centerX, centerY, this.mFaceTextureRegion);
  scene.getLastChild().attachChild(ball);


        return scene;
 }

Ahora si ejecutamos nuestro programa en pantalla sale lo que nosotros esperábamos.



Hasta ahora todo correcto. Ahora vamos a controlar el movimiento de la cámara con toques de dedo.



Controlando el Scroll


Para que funcione el movimiento de la cámara debemos hacer que nuestra clase Main implemente dos clases.


  • IScrollDetectorListener: Esta clase es una clase que nos brinda AndEngine para controlar scroll, la implementamos en la clase e implementamos el método al que nos obliga.

  • IOnSceneTouchListener: Esta clase nos da la posibilidad de controlar la pantalla táctil.

La clase se nos queda así:

public class Main extends BaseGameActivity implements IScrollDetectorListener, IOnSceneTouchListener

Implementamos los métodos necesarios

@Override
 public void onScroll(ScrollDetector pScollDetector, TouchEvent pTouchEvent,
   float pDistanceX, float pDistanceY) {
 }

 @Override
 public boolean onSceneTouchEvent(Scene pScene, TouchEvent pSceneTouchEvent) {
  return true;
 }

Ahora vamos a poner algo dentro de esos métodos, en onScroll ponemos solamente un mensaje de log, para verlo luego en el debug.

@Override
 public void onScroll(ScrollDetector pScollDetector, TouchEvent pTouchEvent,
   float pDistanceX, float pDistanceY) {
  Log.d(TAG, "Scroll {x:"+pDistanceX+", y: "+pDistanceY+"}");
 }

En el TouchEvent pasamos el evento directamente al ScrollDetector.

 @Override
 public boolean onSceneTouchEvent(Scene pScene, TouchEvent pSceneTouchEvent) {
  this.mScrollDetector.onTouchEvent(pSceneTouchEvent);
  return true;
 }

Tenemos que tocar un poco también el método onLoadScene() para que el engine escuche los enventos de la pantalla táctil:

@Override
 public Scene onLoadScene() {

        this.mEngine.registerUpdateHandler(new FPSLogger());

        final Scene scene = new Scene(1);
        scene.setBackground(new ColorBackground(0, 0, 0.8784f));
        scene.setOnAreaTouchTraversalFrontToBack();

        this.mScrollDetector = new SurfaceScrollDetector(this);
        this.mScrollDetector.setEnabled(true);


        final int centerX = (CAMERA_WIDTH - this.mFaceTextureRegion.getWidth()) / 2;
 final int centerY = (CAMERA_HEIGHT - this.mFaceTextureRegion.getHeight()) / 2;

 /* Dibujamos la bola en el centro de la pantalla. */
 final Sprite ball = new Sprite(centerX, centerY, this.mFaceTextureRegion);
 scene.getLastChild().attachChild(ball);

 scene.setOnSceneTouchListener(this);
 scene.setTouchAreaBindingEnabled(true);

        return scene;
 }

Y añadimos a la clase el ScrollDetector. Con lo cual los Fields se quedan asi

// ===========================================================
 // Fields
 // ===========================================================

 private ZoomCamera mCamera;
 private Texture mTexture;
 private TextureRegion mFaceTextureRegion;
 private SurfaceScrollDetector mScrollDetector;

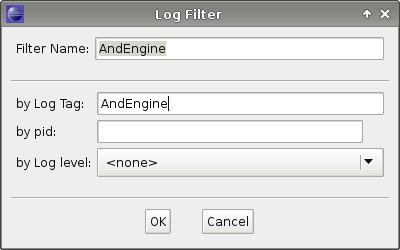

Vamos un momento a la vista debug y definimos dos vistas para poder filtrar la información de Logcat y entender un poco lo que está pasando. Creamos dos Filtros, uno para "AndEngineTest" y otro para "AndEngine".

Ahora ya tenemos el entorno preparado para ver un poco de información de lo que pasa por debajo con lo que hemos escrito. Debugeamos el proyecto (F11), pasamos a la vista debug y pinchamos con el dedo en la pantalla y lo movemos hacia arriba y hacia abajo. Ésto es lo que vemos en la pantalla de debug...

Ahora mismo tenemos los fuentes del Main.java así:

package com.pruebas.andengine;

import org.anddev.andengine.engine.Engine;
import org.anddev.andengine.engine.camera.ZoomCamera;
import org.anddev.andengine.engine.options.EngineOptions;
import org.anddev.andengine.engine.options.EngineOptions.ScreenOrientation;
import org.anddev.andengine.engine.options.resolutionpolicy.RatioResolutionPolicy;
import org.anddev.andengine.entity.scene.Scene;
import org.anddev.andengine.entity.scene.Scene.IOnSceneTouchListener;
import org.anddev.andengine.entity.scene.background.ColorBackground;
import org.anddev.andengine.entity.sprite.Sprite;
import org.anddev.andengine.entity.util.FPSLogger;
import org.anddev.andengine.input.touch.TouchEvent;
import org.anddev.andengine.input.touch.detector.ScrollDetector;
import org.anddev.andengine.input.touch.detector.SurfaceScrollDetector;
import org.anddev.andengine.input.touch.detector.ScrollDetector.IScrollDetectorListener;
import org.anddev.andengine.opengl.texture.Texture;
import org.anddev.andengine.opengl.texture.TextureOptions;
import org.anddev.andengine.opengl.texture.region.TextureRegion;
import org.anddev.andengine.opengl.texture.region.TextureRegionFactory;
import org.anddev.andengine.ui.activity.BaseGameActivity;

import android.util.Log;

public class Main extends BaseGameActivity implements IScrollDetectorListener,
  IOnSceneTouchListener {
 // ===========================================================
 // Constants
 // ===========================================================
 static final int CAMERA_WIDTH = 480;
 static final int CAMERA_HEIGHT = 320;

 private static final String TAG = "AndEngineTest";

 // ===========================================================
 // Fields
 // ===========================================================

 private ZoomCamera mCamera;
 private Texture mTexture;
 private TextureRegion mFaceTextureRegion;
 private SurfaceScrollDetector mScrollDetector;

 // ===========================================================
 // Constructors
 // ===========================================================

 // ===========================================================
 // Getter & Setter
 // ===========================================================

 // ===========================================================
 // Methods for/from SuperClass/Interfaces
 // ===========================================================

 @Override
 public void onLoadComplete() {
  // TODO Auto-generated method stub

 }

 @Override
 public Engine onLoadEngine() {
  this.mCamera = new ZoomCamera(0, 0, CAMERA_WIDTH, CAMERA_HEIGHT);
  return new Engine(new EngineOptions(true, ScreenOrientation.LANDSCAPE,
    new RatioResolutionPolicy(CAMERA_WIDTH, CAMERA_HEIGHT),
    this.mCamera));
 }

 @Override
 public void onLoadResources() {
  this.mTexture = new Texture(64, 64,
    TextureOptions.BILINEAR_PREMULTIPLYALPHA);
  this.mFaceTextureRegion = TextureRegionFactory.createFromAsset(
    this.mTexture, this, "gfx/ui_ball_1.png", 0, 0);

  this.mEngine.getTextureManager().loadTexture(this.mTexture);

 }

 @Override
 public Scene onLoadScene() {
  this.mEngine.registerUpdateHandler(new FPSLogger());

  final Scene scene = new Scene(1);
  scene.setBackground(new ColorBackground(0, 0, 0.8784f));
  scene.setOnAreaTouchTraversalFrontToBack();

  this.mScrollDetector = new SurfaceScrollDetector(this);
  this.mScrollDetector.setEnabled(true);

  final int centerX = (CAMERA_WIDTH - this.mFaceTextureRegion.getWidth()) / 2;
  final int centerY = (CAMERA_HEIGHT - this.mFaceTextureRegion
    .getHeight()) / 2;

  /* Dibujamos la bola en el centro de la pantalla. */
  final Sprite ball = new Sprite(centerX, centerY,
    this.mFaceTextureRegion);
  scene.getLastChild().attachChild(ball);

  scene.setOnSceneTouchListener(this);
  scene.setTouchAreaBindingEnabled(true);

  return scene;
 }

 @Override
 public void onScroll(ScrollDetector pScollDetector, TouchEvent pTouchEvent,
   float pDistanceX, float pDistanceY) {
  Log.d(TAG, "Scroll {x:" + pDistanceX + ", y: " + pDistanceY + "}");
 }

 @Override
 public boolean onSceneTouchEvent(Scene pScene, TouchEvent pSceneTouchEvent) {
  this.mScrollDetector.onTouchEvent(pSceneTouchEvent);
  return true;
 }

 // ===========================================================
 // Methods
 // ===========================================================

 // ===========================================================
 // Inner and Anonymous Classes
 // ===========================================================
}

En la pestaña "AndEngine" vemos mensajes del AndEngine, inicialización y muestra cada cierto tiempo los FPS (escenas dibujadas por segundo). En la pestaña "AndEngineTest" vemos lo que hemos colocado en el método onScroll().

En mi caso he movido el dedo primero arriba y luego hacia abajo verticalmente, y me muestra mensajes que lo corroboran, primero mensajes de scroll con pocas variaciones en el eje X y variaciones positivas en el eje Y, y luego cambiando a variaciones negativas en el eje Y.

Ya estamos detectando el movimiento del dedo sobre la pantalla y AndEngine nos brinda clases para hacernos más sencillo todo ésto. Ahora vamos a ver como podemos mover la cámara según el scroll, y como definimos los límites.

Controlando la cámara

Ahora ponemos el siguiente código en nuestro método onScroll()

@Override
 public void onScroll(ScrollDetector pScollDetector, TouchEvent pTouchEvent,
   float pDistanceX, float pDistanceY) {
  this.mCamera.offsetCenter(-pDistanceX, -pDistanceY);
 }

Ejecutamos y podemos mover la cámara con el dedo, y se mueve fluidamente, pero no tiene límites, se va hasta donde quiera, y lo que me interesa en este caso es que la pantalla tenga unas dimensones determinadas. Para ello tocamos un poco el método onLoadEngine() y solucionado.

@Override
 public Engine onLoadEngine() {
  this.mCamera = new ZoomCamera(0, 0, CAMERA_WIDTH, CAMERA_HEIGHT);
  final int alturaTotal = CAMERA_HEIGHT*3;
  this.mCamera.setBounds(0, CAMERA_WIDTH, 0, alturaTotal);
  this.mCamera.setBoundsEnabled(true);
  return new Engine(new EngineOptions(true, ScreenOrientation.LANDSCAPE,
    new RatioResolutionPolicy(CAMERA_WIDTH, CAMERA_HEIGHT),
    this.mCamera));
 }

Bueno, pues con ésto terminamos la segunda parte la introducción a AndEngine. En la próxima lección intentaré poner un fondo de cesped en con una textura, pintar los jugadores desde un xml y cierta interacción de los jugadores.
